范仕達是專注11年的東莞雙色模具廠家，掌握注塑模具生產核心技術，從成品生產需求到客人模具制作前技術交流，讓模具交貨期短，壽命長，快速量產，成品質量優！自成立以來一直致力于多腔筆模雙色模具、鍵帽雙色模具等能電子產品雙色模具、機電產品雙色模具、汽車連接器雙色模具、醫療雙色模具等精密雙色模具及其非標配件的研發、設計、定制加工服務，并保障每個模具100%滿意交付。
范仕達作為高度專注的專業的雙色模具廠家，對模具設計總結如下心得，歡迎客戶了解考察。
一、雙色模具設計的基本原則
1、用硬膠做一遍，用軟膠做兩遍。
2、透明做一次，不透明做兩次。
3、成型溫度比較高的塑料做一次，成型溫度比較低的塑料做兩次。
以就是制作雙色模具的基本原則，要不然雙色模具就白做了。此外，在封膠的時候盡可能把封膠弄破，不要使用插破封膠，即使建議客戶調整產品也要盡可能把密封膠弄破。

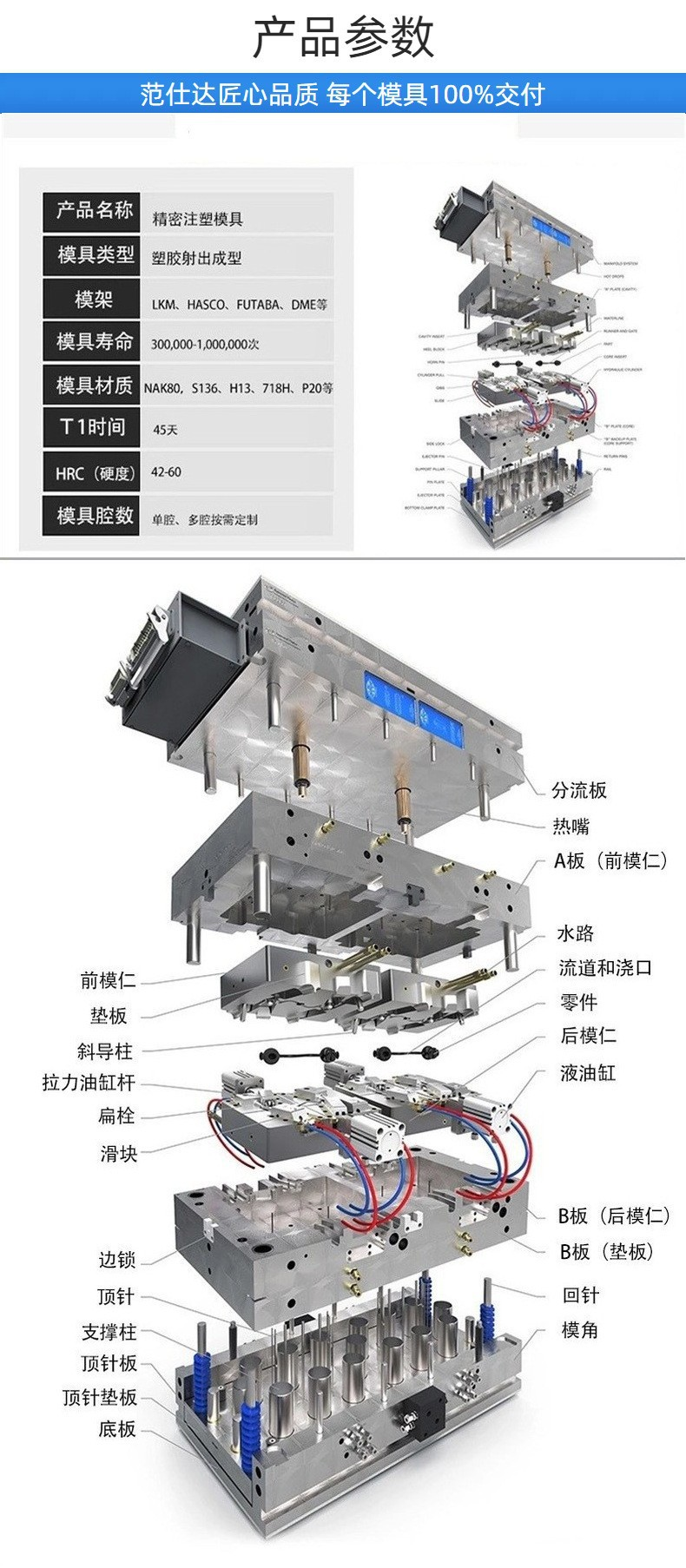

范仕達雙色模具廠家參數示意圖
二、雙色模具設計的要點
1、模坯導柱的導套一定要是上下左右都對稱的，前后模也要對稱。
2、后模應旋轉180度，前模不應移動。
3、產品間距一定要以注塑機的噴嘴間距為標準，國外有一些雙色注塑機有的噴嘴間距是能夠進行調整的，但是有的是不能調整，國內的都是不可調整的。
4、兩個單獨的頂出系統，有兩個頂棍。后模兩個產品是一樣的，頂針也是一樣的，是旋轉的關系，一定不能做成平移關系。
5、頂針板只可以用彈簧進行復位，不能用螺絲強行進行復位，這是因為后模需要轉動。
6、側鎖一定要在雙色模具中心的四周，并且前后模要對稱，要不然旋轉180度之后后模與前模就對不齊。
7、如果注膠點與注塑機噴嘴之間的距離不同，那么頂棍的孔應該是腰形的，因為注塑機頂棍之間的距離是不能進行調節的。要注意的是國內雙色注塑機的很多的注射嘴都是不能調整的。
8、注意注塑機平行于客戶提供的噴嘴的方向，是X軸還是Y軸，借此來確定產品排位的布局。
9、運水進出水的方向一定要在天地的那一邊，并且每一個循環水進出都一定要在同一邊，不能進水在天，而出水在地一邊。因為后模要旋轉180度，所以需要注意的是模坯的尺寸不能高于注塑機出水槽的高度，要不然就沒辦法輸水。
10、首次注塑的產品要放在不是操作的以便，這是因為第一次注塑完成后，產品也要旋轉180度才能開始進行第二次注塑，正好轉向操作的以便，從而方便拿取產品。
11、出口模的碼模位應該在操作的一邊和非操作的一邊，而不能在天地邊，因為他們的產品應該是全自動的。
東莞市范仕達智能科技有限公司有16年出口貿易服務經驗，無障礙英文溝通，擁有自主進出口權證，主銷國內、日本、韓國、美國、東南亞、南亞、南美洲等地區的十幾個國家和地區，可以無障礙高效對接國內外客戶。找雙色模具廠家，范仕達值得您信賴！
